如何通過業務模型,評估系統性能和配置?

      在專案實戰中,需根據業務真實訴求,針對業務模型進行最佳實踐分析和洞察,從主機端口、儲存系統、後端磁盤等端到端進行分析和評估,才能提供比較切合業務訴求的配置。

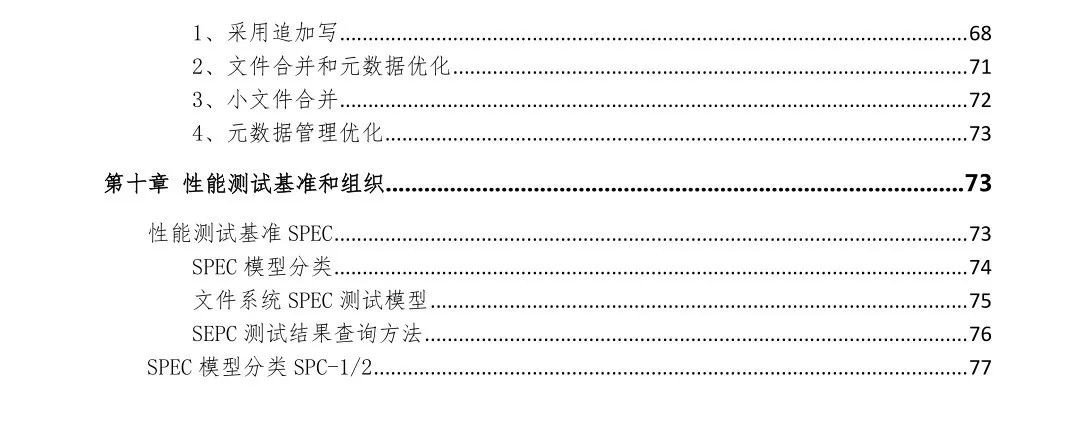

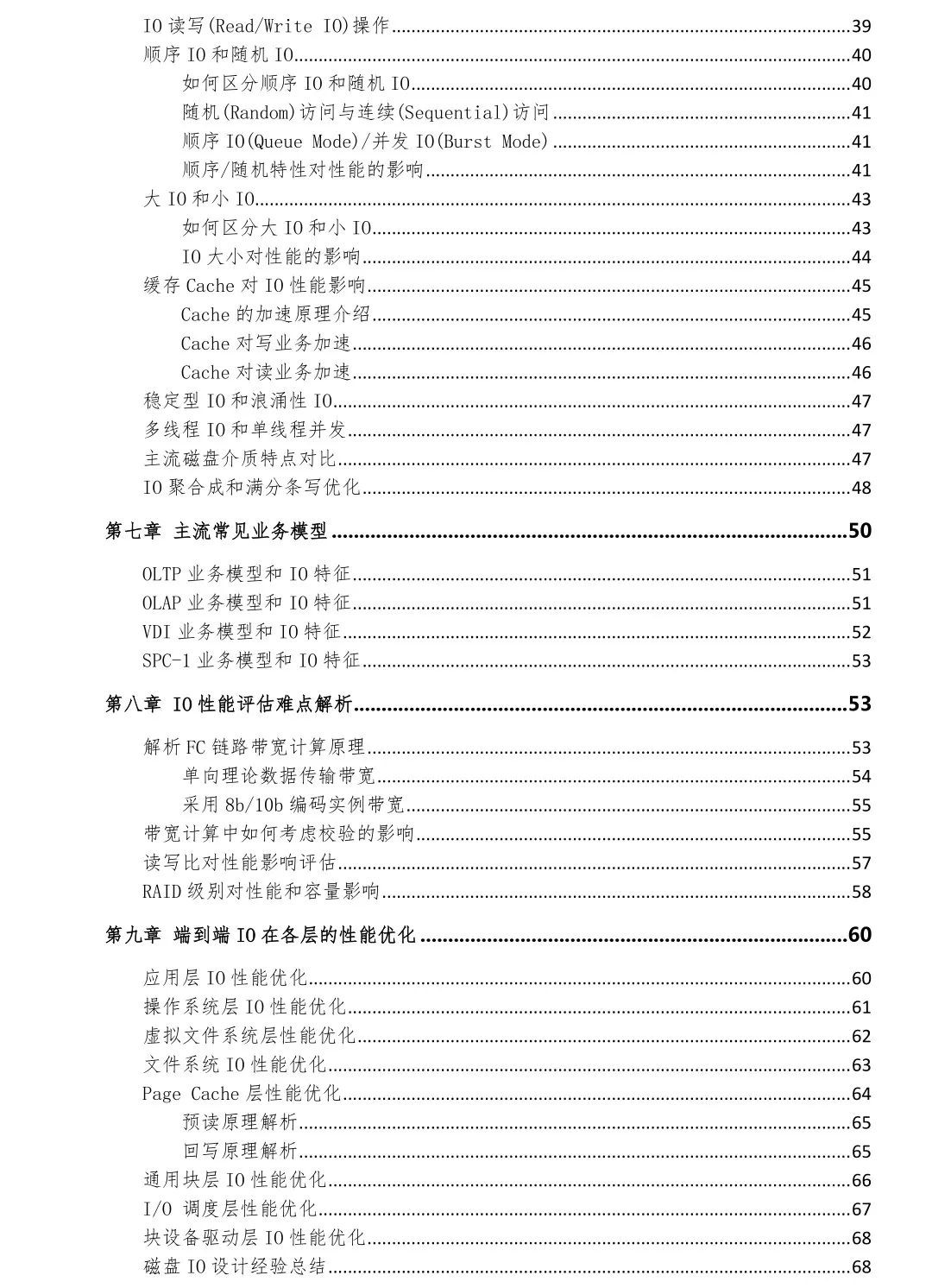

      基於專案實戰,作者已經總結出一套性能評估技術方法論,並整理成文的“IO知識和系統性能深度調優全解(第2版)”電子書,通過原文鏈接獲取詳情,感謝您對咱們公號的支持,資料目錄如下。



      那麼,通常有哪些因素會影響對性能的準確評估呢?在本文中會把專案性能評估中遇到的難點話題依次羅列,希望對大家有所幫助。

一、IO聚合優化寫懲罰

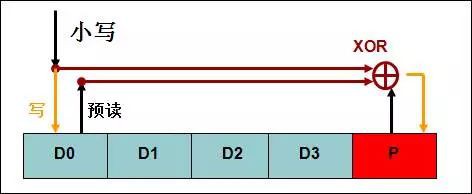

     IO聚合成滿分條大小的情況下,無需做預讀操作,不會觸發RAID寫懲罰,RAID寫懲罰在不是滿分條寫的時候,才會觸發預讀的流程。以RAID5-5小寫為例,寫一個資料位,需要預讀兩次,寫校驗位一次。可以認為是一個IO被放大成了四個IO。

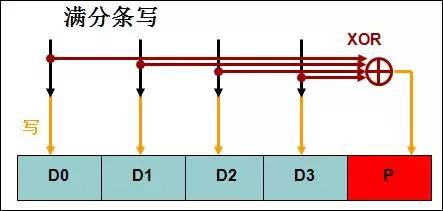

     而滿分條寫的時候,同時寫四個資料位,不需要預讀,只需要額外寫一次校驗位,可以認為是四個IO被放大成了五個IO 。對比非滿分條寫,效率大大提高。





     儲存的IO合併能力對於資料庫業務是否各家都能做到IO合併呢?一般儲存針對不同型別的IO有不同的合併能力;資料庫業務主要是隨機IO,各廠商都做不到完全滿分條IO合併。儲存收到的IO是否能夠合併,主要取決於兩個方面。



     1、主機側發下來的業務IO是否順序,是否連續,與主機業務軟體本身、主機側塊設備、捲管理策略、HBA卡拆分策略等相關。主機下發的IO越順序、越連續,到達陣列後的合併效果越好。

     2、IO路徑上的Cache、儲存塊設備、硬碟等模塊都會對IO進行排序與合併的操作,試圖盡可能將小IO合成大IO下盤。



     對於順序小IO而言,基本上能夠實現將IO都合併成滿分條後下盤。而對於IO隨機程度較高的資料庫業務,各廠商都無法確保所有IO都能夠合併,只能儘量通過排序和合併,將相鄰地址的小IO合成大IO,但合併程度由於演算法實現和記憶體大小等因素可能會有所差異。



二、場景的業務模型

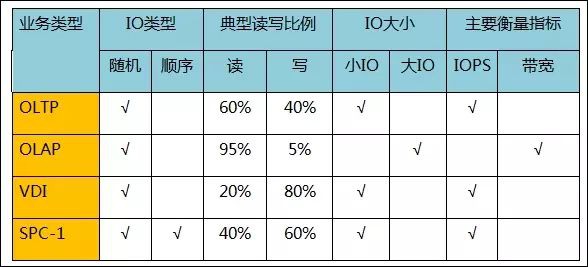

     OLTP、OLAP、VDI和SPC-1是當前性能評估中常見的三類業務場景。SPC-1是業界通用的隨機IOPS型的IO模型,在不清楚實際業務型別的條件下,常用此模型來進行性能評估。四種模型的簡單IO特征如下表所示。



1、OLTP業務模型和特征:



     每個事務的讀,寫,更改涉及的資料量非常小,同時有很多用戶連接到資料庫,使用資料庫,要求資料庫有很快的響應時間,通常一個事務在幾秒內完成,時延要求一般在10-20ms。



      針對Data LUN,主要是隨機小IO,IO大小主要為8KB(IO大小與資料庫的Block塊大小一致),讀寫比約為3:2,讀全隨機,寫有一定合併。 針對LOG LUN,多路順序小IO,大小不定,幾乎都是寫IO。

2、OLAP業務模型和特征:



      一般很少有資料修改,除非在批量加載資料時;系統呼叫非常複雜的查詢陳述句,同時掃描非常多的行;一個查詢將花費數小時,甚至數天;主要取決於查詢陳述句的複雜程度;查詢的輸出通常是一個統計值,由group by與order by得出;當讀取操作進行時,發生的寫操作通常在臨時表空間內;平常對在線日誌寫入很少,除非在批量加載資料時;分析型業務,一般對時延沒有要求。



      針對Data LUN,多路順序大IO(可以近似認為是隨機大IO),IO大小與主機側設置的分條大小有關(如512KB),90%以上為讀業務,混合間斷讀寫。針對TMP LUN,隨機IO,讀寫混合(先寫後讀,計算時寫,讀臨時表時讀,大部分是寫,占整個業務中很少部分的IO),IO大小基本為200KB以上大IO。

3、VDI業務模型和特征



     可以分為啟動風暴、登錄風暴和平穩狀態幾個常見場景,在不同的狀態下,業務壓力相差很大。啟動風暴,即大量虛擬機同時啟動時的突髮狀態,是讀密集型操作。登錄風暴,即大量用戶同時登錄到桌面,導致共享儲存產生大量爆發性負載的情況,是寫密集型的,很難通過技術方式避免。平穩狀態,即所有用戶在同時使用桌面時,產生負載波動較小的狀態。不同的用戶型別,平穩狀態的負載有所不同。時延要求一般在10ms左右。



      平穩狀態下,讀寫比例約為2:8,多路順序小IO,主要是寫,存在一定的合併,IO大小從512B到16KB都有;少量的讀IO,基本都是16KB,在負載穩定之後,Cache命中率在80%以上。

4、SPC-1業務模型和特征



     SPC-1設計一個專門為測試儲存系統在典型業務應用場合下的負載模型,這個負載模型連續不斷地對業務系統併發的做查詢和更新的工作,因此其主要由隨機I/O組成。這些隨機I/O的操作主要涉及資料庫型的OLTP應用以及E-mail系統應用,能夠很好地衡量儲存系統的IOPS指標。



      它抽象的測試區域稱為ASU,包括ASU1臨時資料區域,ASU2用戶資料區域和ASU3日誌區域。對整體而言,讀寫比約為4:6,順序IO與隨機IO的比例約為3:7,IO大小主要為4KB,有較明顯的熱點訪問區域。



三、如何考慮校驗對性能的影響

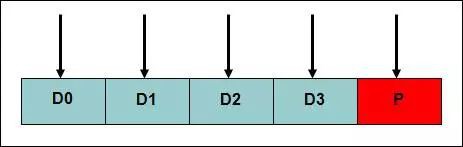

     對於順序寫業務,IO經過cache的IO合併後下發到RAID層,基本能夠確保都是滿分條寫。對於RAID5-5(4D+1P)這種配置來說,每4個資料IO(D)下盤同時會有一個校驗IO(P)需要下盤。校驗IO下盤所占的硬碟帶寬用於保障資料的可靠性,而對於用戶上層業務來說並沒有提供可用帶寬,因此需要扣除掉校驗位下盤所占的帶寬開銷。

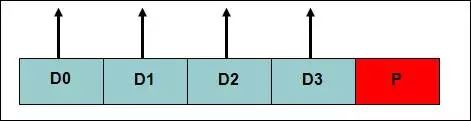

     對於順序讀業務,在滿分條的情況下,在每個分條內部只需要讀資料位所在的磁盤,不需要讀校驗位所在的磁盤。



     例如,某一款產品,能夠提供的最大寫帶寬為3200MB,規劃配置96塊600GB 15k SAS盤(推薦單盤寫帶寬為30MB),部署RAID6-6(4D+2P),估算這款產品能夠提供的有效寫帶寬。



     硬碟提供的有效寫帶寬 = 單盤順序寫帶寬 * 硬碟數量 * (RAID資料盤數量/RAID總盤數)= 30MB * 96 * (4/6)= 1920 MB

     產品能提供的有效寫帶寬 = MIN(產品能提供的最大寫帶寬,硬碟提供的有效寫帶寬)= MIN(3200MB,1920MB)= 1920 MB

四、讀寫比和對性能影響

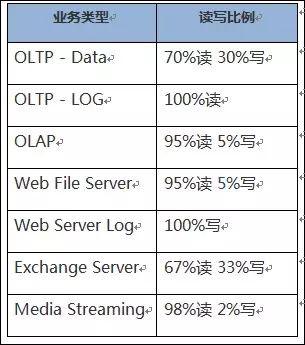

     讀寫比指的是上層應用下發的讀IO和寫IO的比例分佈。此資料是儲存規劃的重要參考依據。讀業務與寫業務消耗的儲存資源差異很大。下麵是一些典型業務模型的常見讀寫比例



     確切瞭解上層應用的讀寫比例直接影響到對cache策略、RAID級別和LUN配置的選擇。寫業務比讀業務會消耗更多的儲存系統資源。



     1、在回寫的場景下,寫IO下發到cache之後需要通過交換通道“鏡像”到對端控制器,IO路徑更長,並需要占用交換通道的帶寬;

     2、為保證寫資料的可靠性和一致性,智慧儲存通常會採用一些可靠性技術,例如writehole方案,需要將寫資料額外儲存一份在cache或磁盤上;

     3、對於不同的RAID級別而言,寫懲罰的存在會造成更大的時延和資源的開銷;此外對於磁盤(包括SSD盤)而言,寫速度低於讀速度。



     而對於讀業務來說,通常消耗較少的系統資源。例如,讀業務不需要生成額外的資料來保證資料一致。此外,絕大部分儲存設備的讀速度都比寫速度要快。當讀IO發現它所需讀取的資料已經在Cache中(讀命中)時,可以直接傳回而不需要再下盤讀取。在讀命中的情況下,通常意味著最短的響應時延。



     同樣數量的主機IO,如果讀寫比例不同,最終需要下盤的IO數量不同,意味著需要提供的磁盤能力不同。



五、RAID級別對性能影響



     由於各RAID級別的寫懲罰不同,對於相同的業務型別、同樣數量的硬碟而言,選擇不同的RAID演算法,能夠提供給主機的性能是不相等的。

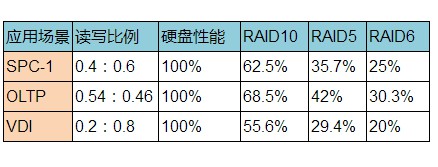

     針對各種典型場景的RAID10、RAID5和RAID6的性能對比,其中假設某儲存設備上所有硬碟能夠提供的性能為100%,按照各個應用場景的讀寫比例,經過寫懲罰繫數的折算,得到配置成各個RAID級別後能提供給用戶的實際性能。

     從資料中也可以看出,對於不同的業務型別、同樣數量的硬碟、相同的RAID演算法,寫比例越大,性能越差。以SPC-1場景配置RAID6為例,假設用戶實際性能為x(0.4x + 0.6x * 6 = 100%),實際性能只是磁盤能提供的x = 25%。

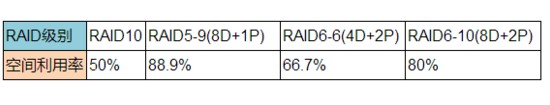

     由於RAID演算法的實現原理不同(RAID10的鏡像、RAID5/6的校驗盤),對於同樣大小的裸容量來說,選擇不同的RAID演算法,可提供給用戶的可用容量是不同的(不考慮熱備空間和系統預留的影響)。

     從可靠性的層面來看,RAID6的可靠性最佳,RAID10次之,RAID5最差。RAID6和RAID10都支持同時壞2塊盤不丟資料,但是RAID10對壞的2塊盤是有條件要求的。

六、順序、隨機特性對性能影響



     在磁盤層面,順序IO的性能優於隨機IO。這是由於傳統的機械磁盤讀寫資料需要盤片轉動和磁頭移動,使得隨機讀寫的盤片旋轉和磁頭尋道時間要遠大於順序讀寫。



     在智慧儲存系統層面,通常情況下,順序IO的性能同樣大大優於隨機IO,特別是對於小IO的IOPS性能而言。



     1、小IO讀:通過順序流識別和預取演算法,系統提前在磁盤上讀取大塊的連續資料存放在cache中,後續的大量順序小IO在cache中命中,無需下盤處理。而隨機小IO在cache中命中率極低,只能逐個下盤讀。

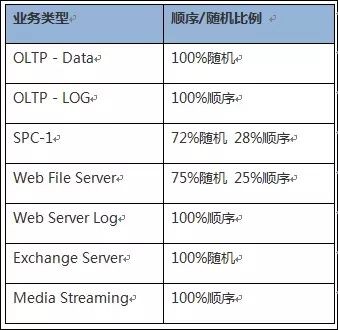

     2、小IO寫:通過IO合併,系統將多個順序小IO合併成一個較大的IO下盤。如果在RAID5或RAID6場景,IO聚合成滿分條大小的情況下,無需做預讀操作,不會觸發RAID寫懲罰,效率很高。而隨機小IO無法合併,只能逐個下盤寫,且會觸發寫懲罰,導致性能更為低下。典型業務場景的順序/隨機特性,以下是一些典型業務場景的順序/隨機特性。



七、IO大小對性能的影響



     IO的大小取決於上層應用程式本身。對性能而言,小IO一般用IOPS來衡量,大IO一般用帶寬來衡量。例如我們熟悉的SPC-1,主要衡量儲存系統在隨機小IO負荷下的IOPS,而SPC-2則主要衡量在各種高負荷連續讀寫應用場合下儲存系統的帶寬。



     就單個IO而言,大IO從微觀角度相比小IO會需要更多的處理資源。對於隨機IO而言,隨著隨機IO塊大小的增加,IOPS會隨之降低。例如,當隨機IO大小大於16KB時,機械硬碟的IOPS會呈線性下降。因此,我們通常SPC-1測試的IOPS值很高,但因為用戶業務模型不同,IO大小不同,性能值也是變化的。



     不過對於智慧儲存系統來說,會盡可能通過排序、合併、填充等方法對IO進行整合,將多個小IO組合成單個大IO。例如,典型的Web Server Log業務,一般是8KB大小的順序小IO,在分條大小設置為128KB的儲存設備上,最終會將16個8KB大小的小IO合併成一個128KB的大IO下發到硬碟上。在這種情況下,對比處理多個小IO,處理單個大IO的速度更快、開銷更小。



     IO的大小,影響到磁盤選型,快取、RAID型別、LUN的一些屬性和策略的調優。例如,隨機小IO的場景,由於SSD盤具有快速隨機讀寫的特性,選用SSD盤對比SAS盤能夠大幅提升性能;但如果是隨機大IO,選用帶寬性能相當、價錢便宜的SAS盤更有優勢。

八、快取Cache對性能影響



     Cache是儲存中最重要的模塊之一,對於IOPS性能而言,Cache的主要作用是加速。對於寫業務,Cache加速體現在三個方面。



     1、回寫情況下,主機側下到陣列側的資料只需要下到CACHE處而不需要真正寫到磁盤即可以傳回通知主機寫完成,當寫CACHE的資料積累到一定程度(水位),陣列才把資料刷到磁盤。由此可以將速度較差的“同步單個寫”轉為“異步批量寫”,在通常情況下,回寫的性能約是透寫性能的兩倍以上。

     2、寫命中。回寫條件下,新寫到Cache中的資料發現在Cache中已經有準備寫到相同地址但還沒有刷盤的資料。在這種情況下,只需要將新寫入的資料下盤即可。

     3、寫合併。例如小IO下到Cache中,Cache會盡可能對IO進行排序與合併,將多個小IO合成單個大IO再下盤。



     對於讀業務,Cache加速主要體現在讀命中。例如智慧預取策略,Cache會主動識別IO流的特征,如果發現是順序IO流,Cache會在下盤讀IO的同時,主動讀取相鄰區域的大塊資料放到Cache中。當順序IO下發到Cache時,發現Cache中已存放了需要的資料,則直接將此資料傳回即可,不需要再下盤讀。其中的一個特例是“全命中”。在全命中條件下,業務需要讀取的資料已經全部儲存到Cache中,完全不需要再下盤處理,即所有IO到Cache層就傳回了,路徑和時延最短。全命中讀的IOPS值,往往是一款儲存產品能夠提供的最大IOPS值。

      至此,要分享的內容結束,如果呈現出來的技術大餐還未盡興,那就查看本號歷史性能分析文章,或點擊原文鏈接獲取已整理成文的“IO知識和系統性能深度調優全解(第2版)電子書吧。
